Setting Bandwidth Hotspot Menggunakan Queue Tree


Ditutorial sebelumnya telah dibahas bagaimana Management Bandwidth  Hotspot dengan Teknik Simple Queue yang membagi otomatis per-user berdasarkan Bandwidth user profile yg dibuat dimana pada teknik tersebut bandwidth akan otomatis running di menu simple Queue. Pada tutorial kali ini akan dibahas bagaimana membuat Shared Bandwidth di hotspot dengan teknik Queue tree. Mengapa menggunakan Teknik ini kelebihannya kita bisa share bandwidth sesuai yg diinginkan.


Skenario

Missal kita mempunyai total Bandwidth 7 MB, dan akan dibagi-bagi ke beberapa user misal dibagi ke pelanggan Toko, Sekolah, Kantor, Balai Desa, Rumah, dan Jaringan Internal LAN. Contoh dari Total Bandwidth 7 MB akan di Share ke pelanggan Jaringan Balai Desa sebesar 1MB dan  di Profile Desa  Tersebut di Share lagi ke 4  User, maka tiap user akan dapat Bandwidth sebesar 250 kbps sebagai nilai CIR nya jika semua user Running.


Berikut Tabel Pembagian Bandwidth Dengan Metode Queue Tree
Client
Total Bandwidth
Shared User
Nilai Bandwidth
CIR / User
Total
Download
UP
MIR
Hotspot-LAN
2 M
2 M
10
200 kb/s
2 M
Hotspot-Kantor
1 M
1 M
4
250 kb/s
1 M
Hotspot-Desa
1 M
1 M
4
250 kb/s
1 M
Hotspot-Sekolah
1 M
1 M
4
250 kb/s
1 M
Hotspot-Toko
1 M
1 M
4
250 kb/s
1 M
Hotspot-Rumah
1 M
1 M
5
250 kb/s
1 M
TOTAL BANDWIDTH
           7 Mbps
7 Mbps




Langkah Setting Bandwidth Hotspot dengan Queue Tree Adalah Sebagai berikut


1. Membuat Profile (Klik Menu IP-Hotspot-User Profile)
     Misal
       Nama : paket-desa-1MB
       Shared user : 4
       Non Aktifkan Add-Mac Cookie

       Selanjutnya Setting
       -Incoming-packet mark : isi bebas (in-hs-desa-1m)
       -outgoing-packet mark : isi bebas (out-hs-desa-1m)

MEMBUAT USER PROFILE


      Catatan : Pastikan Rate limit tidak diisi

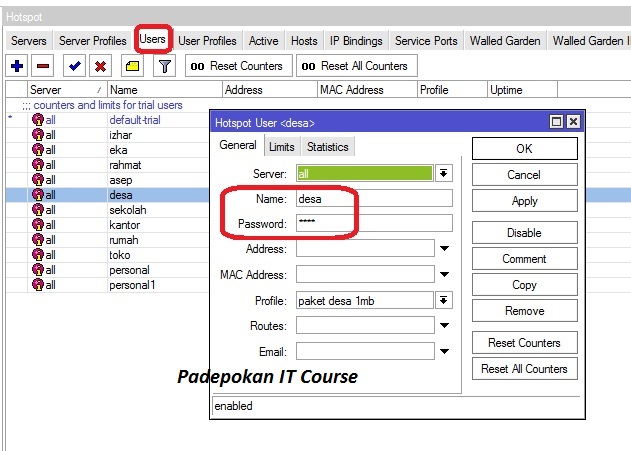

2. Buat User
      - isi nama user dan password

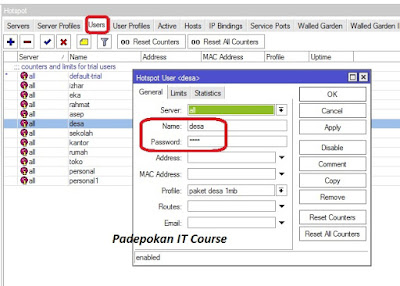

MEMBUAT USER


      - Pada Menu Profile Arahkan ke Profile yg dibuat

3. Kemudian Tes Login Menggunakan User tersebut pastikan bisa login dan Cek di Menu Active

LOGIN HOTSPOT

4. Membuat Mangle Jump Hotspot, Fungsinya supaya menandai User Hotspot
   yang masuk dan akan terlihat di Mangle.

     1. Mangle Prerouting Jump Hotspot
          chain : prerouting
          Action : jump
          jump target : hotspot (diisi manual)

     2. Mangle PostRouting Jump Hotspot
          chain : post routing
          Action : jump
          jump target : hotspot (tinggal Pilih aja)

Seperti Terlihat Pada Gambar Dibawah ini

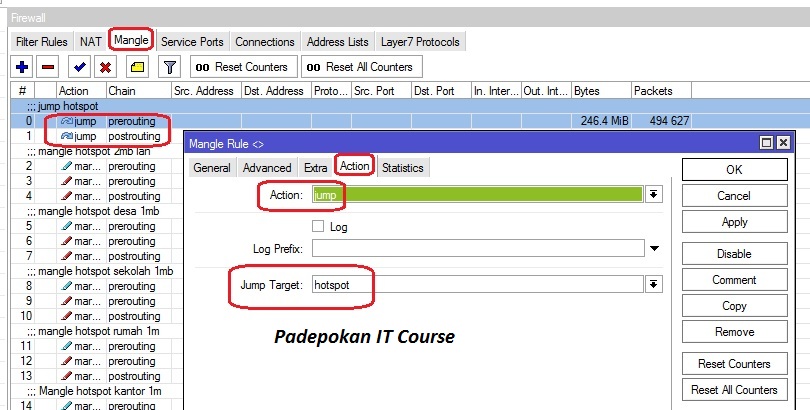

MANGLE JUMP HOTSPOT PREROUTING
 Selanjutnya Buat Mangle Untuk PostRouting

5. Membuat Mangle Mark Connection
      chain : prerouting
      packet mark : in-hs-desa-1m (Pilih Paket yg sudah dibuat)
      action : marck connection
      name   : hotspot-desa-1M-conn

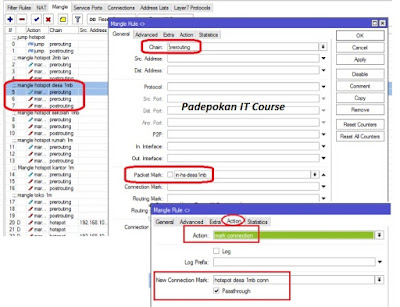

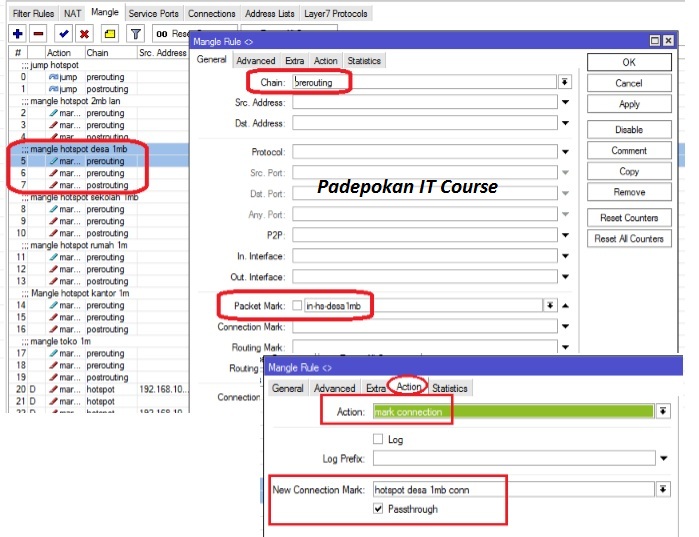

MANGLE MARK CONNECTION


5. Buat Dua Buah Mark Packet Prerouting dan Post Routing
   connection Marknya mengarah ke mark connection yg dibuat yaitu
   koneksi-hotspot-1M-conn

     Contoh
        chain : prerouting
        connection mark : hotspot-desa-1M-conn
        action : markpacket
        new mark packet : hotspot-desa-1M-Packet

        chain : postrouting
        connection mark : hotspot-desa-1M-conn
        action : markpacket
        new mark packet : hotspot-desa-1M-Packet

Seperti Terlihat Pada Gambar Dibawah ini

MANGLE MARK PACKET
 Selanjutnya Buat Mangle  PostRouting Langkahnya Sama

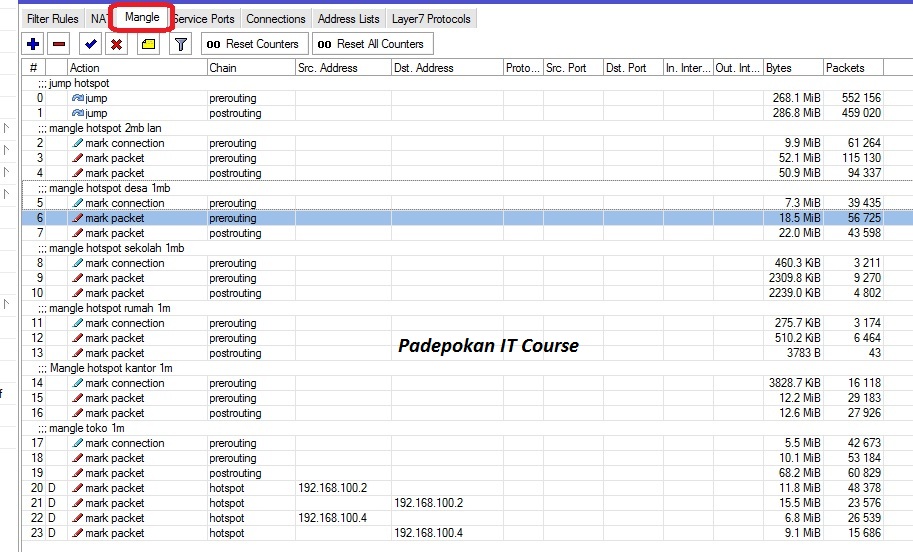

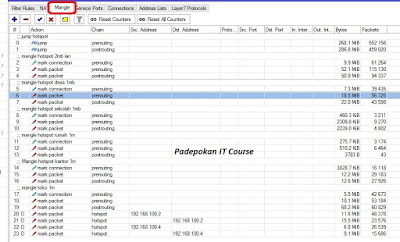

Dan Hasil Akhir Pembuatan Seluruh Mangle Terlihat seperti bertikut




6. Buat Queue Tree
      1. Buat Total Download dan Upload Bandwidth Hotspot sesuai yg diinginkan
         misal max limit 7M  (Parent Utama)

          - Name : Total BW Hotspot-Download
          - Parent : Global
          - Queue Type : PCQ Download Default
          - Max Limit :  7M

          - Name : Total BW Hotspot-Upload
          - Parent : Ether1-WAN
          - Queue Type : PCQ Upload Default
          - Max Limit : 7M

 Seperti Terlihat Pada Gambar Dibawah ini

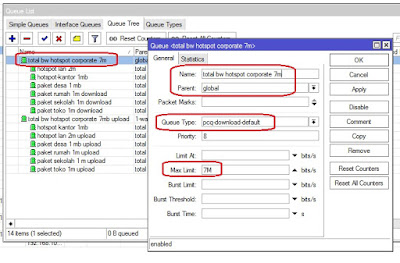

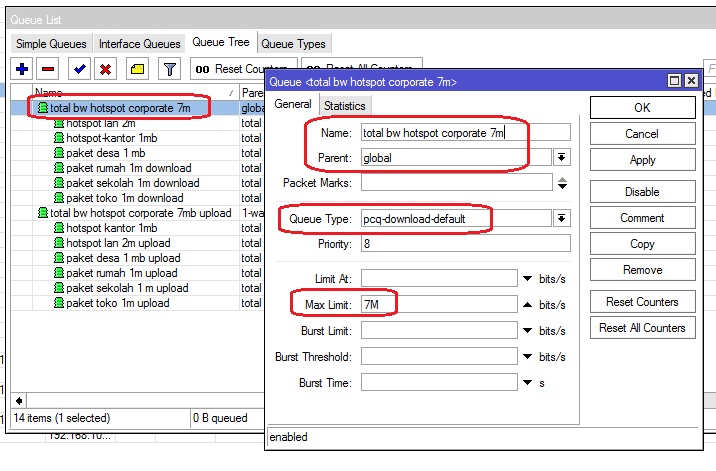

PARENT UTAMA TOTAL DOWNLOAD

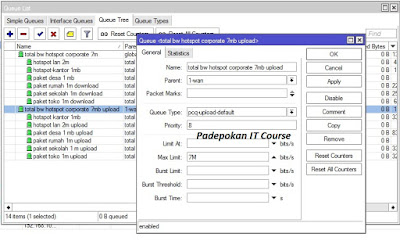

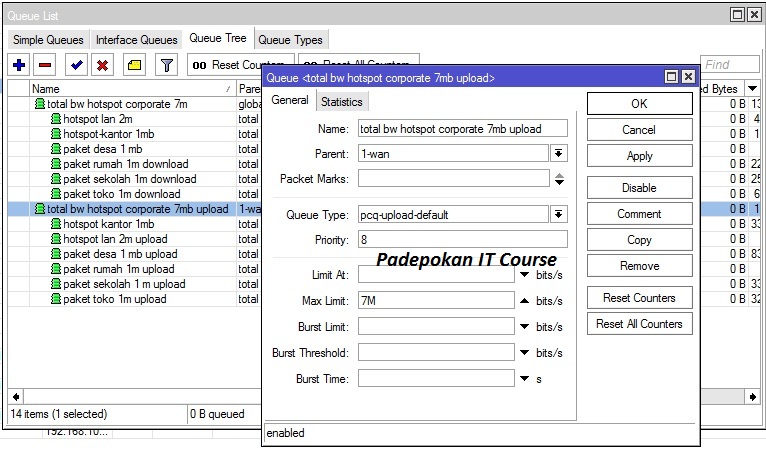

PARENT UTAMA TOTAL UPLOAD

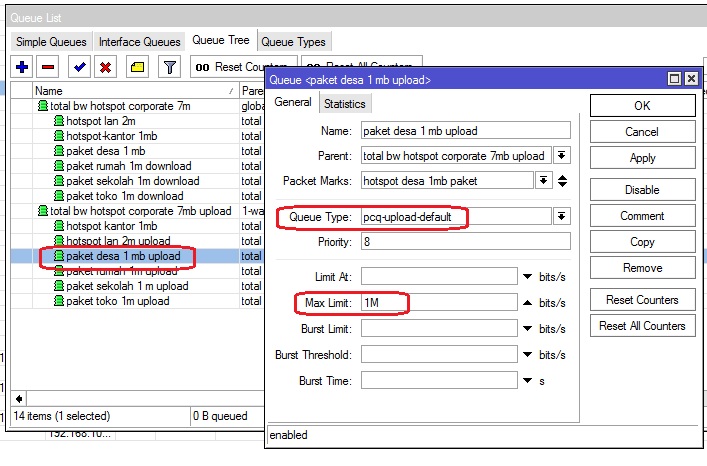

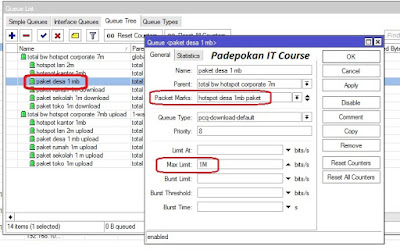

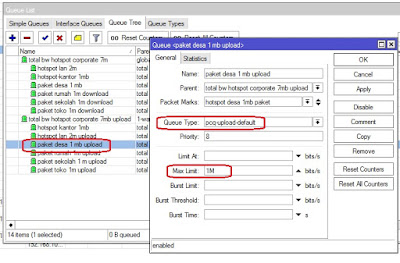

      2. Buat Bandwidth Per-Paket Misal Paket 1 M dengan Parent ke
         Total Bandwidth (Parent Per packet berdasrkan mangle yg dibuat)

          - Name : Total BW Paket-Desa-1M-Download
          - Parent : Total BW Hotspot-Download
          - Queue Type : PCQ Download Default
          - Max Limit : 1m



          - Name : Total BW Paket Desa 1M-Upload
          - Parent : Total BW Hotspot-Upload
          - Queue Type : PCQ Upload Default
          - Max Limit : 1m

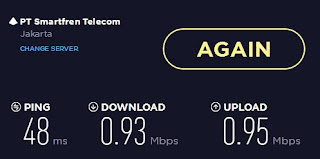

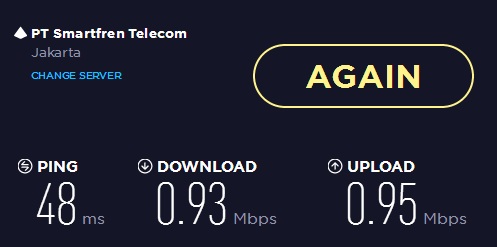

7. Uji Coba Test Bandwidth di Client Gunakan Speed Test
   Hasilnya Bandwidth akan ter
bagi rata sesuai yg telah ditentukan

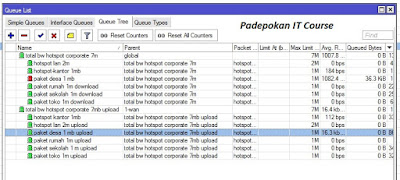

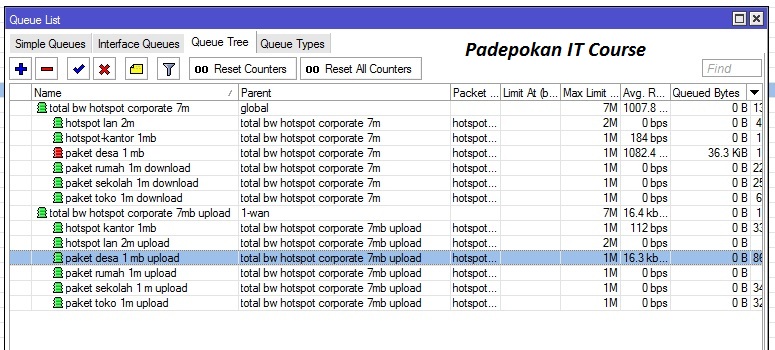

 Pada Menu Queue Tree Terlihat Seperti Berikut :


   Artinya jika total bandwidth paket-desa 1 MB dan yg terkoneksi
   ada 4 device dengan user merujuk ke profil tsb maka bandwidth akan membagi Nilai CIR Bandwidth
   otomatis menjadi 256 kpbs peruser


SALAM PADEPOKAN IT
Trusted IT Training Center
www.padepokanit.com
